SON-X GmbH

公司介绍

SON-X GmbH 于 2011 年在德国北莱茵 - 威斯特法伦州的亚琛市成立。根据我们技术领先的原则，取得客户满意度和提供“德国制造”的品质保证。我们提供独特的工艺推动现有范畴的光学生产。

我们的技术研究专家来自于超精密加工领域和光学元件生产领域，能够满足超精密加工行业客户的需求。

我们与德国 Frauhofer IPT 研究院发展战略性合作伙伴关系，确保我们的技术和产品能够持续更新升级，推动市场技术升级。

我们确信超声振动系统是全球超精密加工科技的标准。

我们关注的重点 - 超精密制造工艺

SON-X 公司在超精密加工领域拥有卓越的工艺知识和经验，这是生产高品质光学元件所必需的工具。

基于光学设计数据，我们配套自主开发的软件解决方案，用于加工绝大部分形状的光学元件如非球面，自由曲面和微结构等。

特别开发的超声辅助技术使金刚石刀具在钢材上的超精密加工得以有效应用。当然其他材料的超精密加工也是可以实现的。我们提供测量校验和精确的轮廓校正完成高品质光学元件生产的工艺链。

这些能力使 SON-X 公司成为您独一无二的合作伙伴。

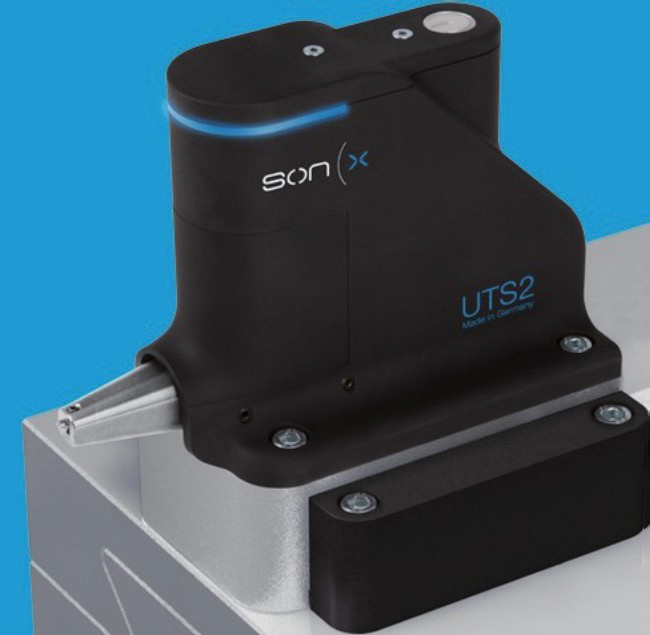

UTS2

超声振动刀具加工系统

由 SON-X 公司开发的新型 100kHz 超声振动刀具加工系统 UTS2 可以在不受几何空间约束和最大效率的情况下，以 100KHz 的独一无二的频率直接对不锈钢进行超精密加工。

这种创新的工艺允许可以直接加工钢、钛、镍合金和部分类型的玻璃并获得最高品质

(Ra<3nm，PV<150nm)。典型的应用是用于加工塑料和玻璃光学等级产品制造的模具镶件。

作为技术领先者，SON-X 公司为其客户提供了 UTS2 作为机器附件。此外，我们可以提供基于合同的制造，供应超精密模具镶件和部件。

基于“即插即用”原则的系统操作简单，确保了该技术随时配套使用所需的金刚石刀具可以在专业刀具供应商购买，不受任何限制。

紧凑的设计，UTS2 可以集成到任何精密和超精密机器对于没有垂直轴的机器，可以进行高度微调整。

产品描述

UTS2 能够用单晶金刚石刀具直接加工不锈钢和部分玻璃材料并达到超精密精度。压电驱陶瓷驱动超声换能器产生 100KHz 的频率使金刚石刀具进行线性运动。

由于其紧凑的设计，UTS2 可以集成到几乎任何商用精密和超精密机器。对于没有垂直轴的机器，配置微高度调整装置。基于“即插即用”原则的系统操作简单明了，确保了该技术的便捷和高效使用。所需的金刚石刀具可以在专业刀具供应商购买，不具有任何约束。

产品优势

· UTS2 的主要优点是在加工光学模具钢材镶件时减少刀具磨损

· 显著降低加工时间和成本

· 模具镶件具有更长的使用寿命和耐划伤性

· 模具镶件可以很快地修复，不需要额外的电镀步骤

· 消除了镍磷电镀工艺的耗时和费用

· 尤其是直接加工淬硬钢光学模具镶件

· 此技术使您成为我们的客户，独立于镍 - 磷涂层工艺，它为您提供更耐用的注塑成型模具。从光学设计到产品注塑周期显著减少。较短的生产时间和经济效益使您成为我们的客户的决定性因素。

工艺

UTS2 采用超声波辅助加工的功能原理。在加工过程中，金刚石工具在切削方向上线性振荡，频率为 100 ～ 000 赫兹。

切削方向的工具的高频振荡使工具与材料之间产生间歇性接触的。接触时间在每周期

5μs，仅占总加工时间的 20% 左右。

利用该工艺可以实现很多积极的改进包括：可实现刀具更好的冷却，防止化学磨损反应使金刚石刀具磨损的显著减少，从而能够直接加工淬硬钢。

新应用

UTS2 超精密加工可以应用于多种材料，一些材料尚不能加工。以下是该技术的几个新应用：

· 光学模具镶件加工：

UTS2 的主要应用是光学模具镶件加工。可以直接在淬火钢加工包含微观结构的自由曲面。模具镶件用于注射成型或玻璃模压成型。

· 光学件加工：

一些玻璃材料（例如：BK7 或者 N-FK5）是可以直接加工的。例如：原型制作

· 医疗技术：

用于种植的钛合金、镍合金等敏感材料。

· 精密机械：

用于精密机械的精密钢部件，例如：手表工业和测量基准件金属和塑胶成型辊：HRC62 高速钢和高硬度合金钢
