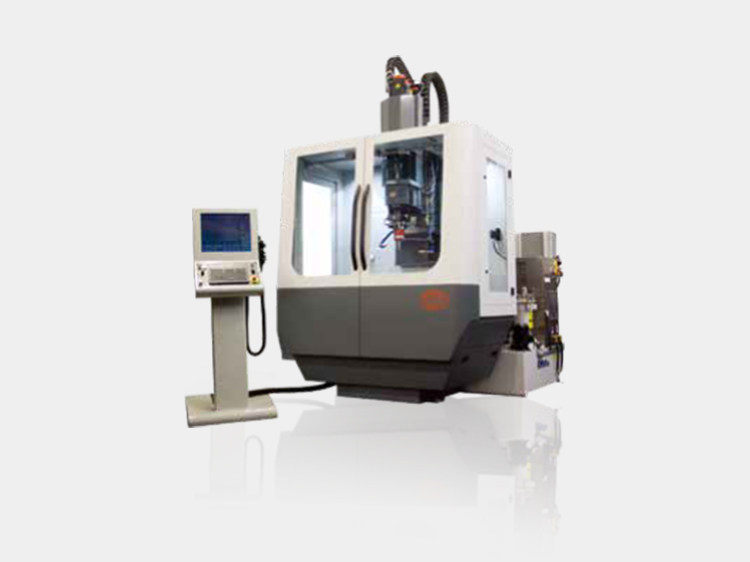

500型坐标磨床（ Moore 500 CPZ/CPWZ）

产品参数

  • 工作台工作表面

    305 mm x 610 mm

  • 行程 X 轴

    500 mm

  • 行程 Y 轴

    300 mm

  • 工作台面至 U 轴装夹法兰的距离

    280 mm-762 mm

  • 主轴行程 Z 轴

    140 mm

  • 主轴箱行程 W 轴

    350 mm

  • 立柱间距离

    -

  • 磨削孔径能力

    0.4 mm - 343 mm

  • 工作台承载能力

    300kg

  • 速度和进给

  • X、Y、W、Z 轴

    0.0001-2,000mm/min

  • 主轴转速

    1-300rpm

  • 磨头转速

    3,000-175,000 rpm

  • 往复运动速度（行程 25 毫米时）

    190 cycles/min

  • 轮廓精度

  • 进给速度 X, Y&C 250 毫米 / 分钟，用 200 毫米的环规检测

    3.0 μm

  • 几何精度

  • X 轴对 Y 轴不垂度允差（全行程）

    0.8 μm

  • W 轴（主轴箱移动）对台面 不垂直度允差

    2.0 μm

  • 主轴（Z）移动对主轴箱（W） 移动的不平行度允差（全行程）

    2.0 μm

  • 定位精度

  • X 轴 P

    2.0 μm

  • 丫轴 P

    2.0 μm

  • W 轴 P

    2.0 μm

  • Z 轴 P

    4.0 μm

产品介绍

c 型结构

穆尔坐标磨床 500 型为高精度连续轨迹磨床，拥有无与伦比的精度和重复精度，有两种型号（CPZ 和 CPWZ），可以满足高精度要求。改为最多可达七轴数控能力。进行复杂的二维、三维零件加工。


穆尔坐标磨床的可选配置

独家专利的自动对刀检测补偿系统和用于批量生产的自动磨

削系统（Moore AutoSize®and Moore AutoGrind）；

自动换刀（最多20把刀）

带自动换刀的电主轴：3,000-60,000转；

带冷却装置的大流量切削液系统；

单，双轴旋转工作台；

气动磨头 6,000-175,000 （5 个磨头）；

电动磨头 7,000-80,000 （3 个磨头）；

大流量油冷防火系统；

油雾吸收系统；

用于工件检测的雷尼绍测头；
