TNI（ ）
产品参数
-
X1 轴行程
180mm
-
X2 轴行程
195mm
-
X3 轴行程
170mm
-
Z1 轴行程
340mm
-
Z2 轴行程
440mm
-
Z3 轴行程
180mm
-
Y1 轴行程
+/-40mm
-
Y2 轴行程
+40/-25 mm
-
快速进给速度 X/Z/Y
30/45/15m/min
-
加速度 X/Z/Y
10/10/5m/s2
-
第一主轴
水冷电主轴
-
棒料能力
32/42mm
-
主轴转速
6000/8000rpm
-
主轴功率
17.5/21
-
主轴鼻端
DIN55026 A4（棒料直径 32/42mm）
-
卡盘直径
最大 160mm
-
C 轴分辨率
0.001°
-
工件夹持
气动 / 液压
-
第二主轴
水冷电主轴
-
棒料能力
26mm
-
主轴转速
6000/8000rpm
-
主轴功率
12KW(S1)
-
主轴鼻端
DIN55026 A4（棒料直径 26mm）
-
卡盘直径
最大 130mm
-
C 轴分辨率
0.001°
-
工件夹持
气动 / 液压
-
回转刀塔
星型刀塔 VDI25 DIN69880
12 / 16 刀位
均可配动力刀具（6000rpm）
功率 Max 6 KW，扭矩 12.5 Nm -
切削液箱容量
160L
-
电源
35KVA
-
机床重量
4-7T
-
外形尺寸
接近 2950 ⅹ 2200 ⅹ 2000
-
压缩空气
6 bar
-
控制系统
SIEMENS 840D SL
产品介绍

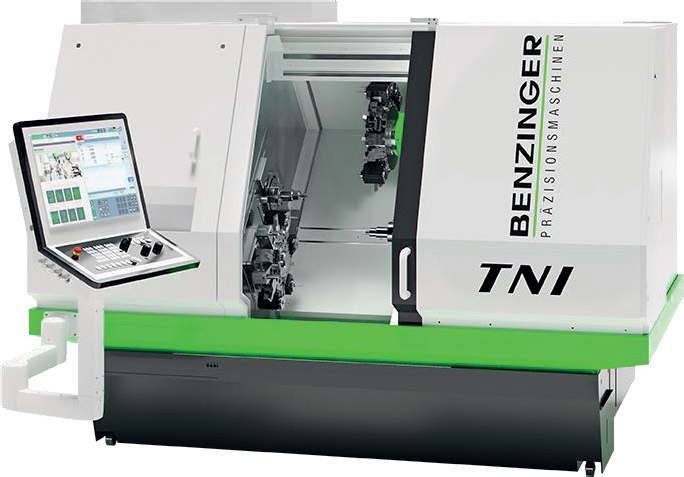

CNC高精度双主轴车削中心
可以实现正副主轴同时加工
• 更精密
• 更高效
• 更紧凑
技术数据：
| 旋转刀塔： | VD125/12位刀塔 选配16位 可以配驱动刀具，最高转速6000 rpm |
| 棒料能力： | 正主轴32/42mm |
| 主轴转速： | 正主轴/副主轴最高8000rpm |
| 控制系统： | SIEMENS 840D SL/FANUC 31 i |
| 外形尺寸(长x宽x高）： | 2950x 2200x 2000mm(2570mm) |

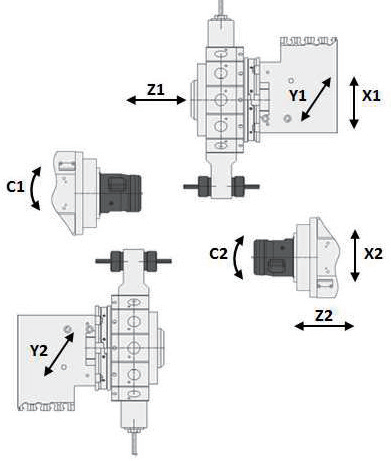

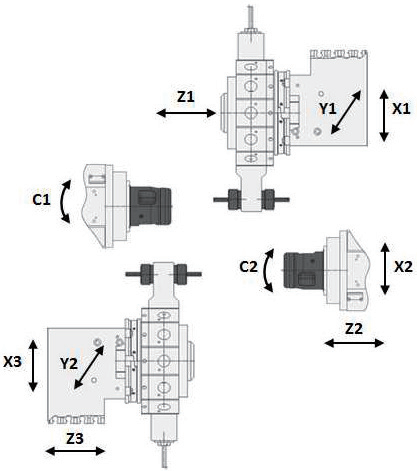

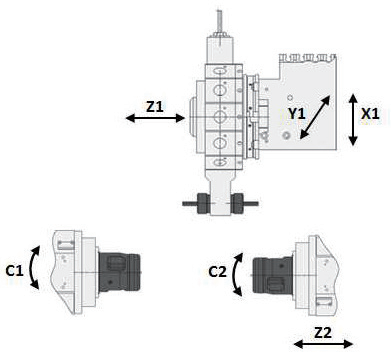

机床类型：
B2
B6
B10
TNI - 高精度双主轴车削中心系列
高精度高效率车削中心，标配双主轴，可以实现完全加工
• 机床床身：45°斜床身，高吸震能力铸铁材料
• 正/副主轴：
电主轴，热对称设计；5列高精度调心轴承，全寿命润滑；
标配C轴，C轴机械锁紧
零件可以在正，副主轴之间交换，交换即可以采用速度同步，也可以采用 角相同步
主轴通孔32/42mm
副主轴可以安装尾座顶尖，实现尾座功能，用于加工细长零件
• 导轨：
X轴：大截面淬火精磨循环滚柱线性导轨。标配光栅尺测量，光栅尺分辨率0.5μm
Z轴：大截面淬火精磨循环滚柱线性导轨。测量装置安装在丝杠上，选配光栅尺
Y轴：独立的高刚性80mm行程Y轴至于刀塔下方。测量装置安装在丝杠上，选配光栅尺

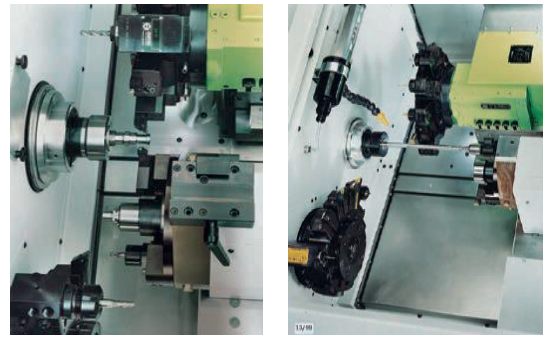

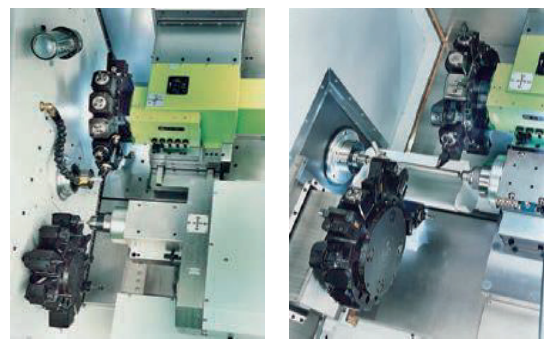

• 刀塔：
VDI25星型刀塔，12或16刀位，
每个刀位均可配驱动刀具 ，可以配轴向，径向或角度可调动力刀
动力刀具转速标配6000rpm，选配18000rpm
内冷压力30Bar. 内冷压力最大可达到160bar，可加工深孔（选配）
可以选配主轴刀塔，安装在副主轴周围，最多7把刀。
主轴刀塔上也可以安装尾座顶尖。用于加工细长零件
• 夹紧装置：气动或液压夹紧缸，棒料能力32或42mm, 夹紧力从700到 3000daN。 可以选配敏感零件所需的特殊夹紧装置。
• 排屑及冷却: 45°斜床身易于排屑。可以选配排屑器。 根据需要可以选 配冷却液恒温装置，大容量冷却液箱
• 控制系统：SIEMENS 840D SL

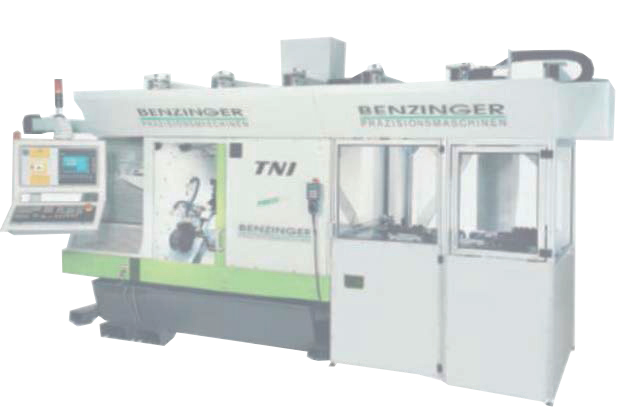

• 自动化装置：棒料机，行架机械手，机器人单元
其他选件
| • 高压冷却液过刀塔 / 主轴 | • 冷却液过滤系统 | • 冷却液恒温装置 |
| • 排屑器 | • 铣削装置 | • 工件测头 |
| • 刀具破损监测 | • 在线零件检测 | • 气压夹紧力编程调整 |
| • 远程服务 / 网络联接 | • 刨削装置 | • 磨削装置 |
| • 旋风螺纹加工装置 | • Benzinger 自动化 | • 气动送料系统 |
| • 棒料机 | • 下料装置 | • 静压主轴 |
