mμFuture（ ）

产品参数

  • X1 轴行程

    470mm

  • X1/X2 轴行程

    200mm（独立驱动）

  • X1/X2 轴行程

    320mm（同步驱动）

  • Z1 轴行程

    210 mm

  • Z2 轴行程

    210 mm

  • 快速进给速度 X/Z

    45m/min

  • 加速度 X/Z/Y

    10m/s

  • 主轴

    水冷电主轴

  • 棒料能力

    26/32/42mm

  • 主轴转速

    6000/8000rpm

  • 主轴功率

    12KW(S1)/15KW(S1)

  • 主轴鼻端

    DIN55026 A4（棒料直径 26-42mm）

  • C 轴分辨率

    0.001°

  • 工件夹持

    气动 / 液压

  • 刀具系统

    Benzinger 线性刀具

  • 回转刀塔

    12 刀位 VDI25 DIN69880
    12 旋转刀具

  • NC 控制的回转工作台

    Benzinger

  • 切削液箱容量

    160L

  • 电源

    35KVA

  • 机床重量

    接近 5.5T

  • 外形尺寸

    接近 2550 ⅹ 2010 ⅹ 2650

  • 压缩空气

    6 bar

  • 控制系统

    SIEMENS 840D SL

产品介绍


高精度车削机床


机床X,Z轴采用分体式设计，精度更高

• 更适合于硬车（以车代磨）

• 配合各类自动化装置，可以显著提高效率


技术数据：

刀具系统：线性刀具
旋转刀塔：VDI20/12 位刀塔
其中6刀位可以配驱动刀具，最高转速6000rpm
棒料能力：正主轴16/26/32/42mm
主轴转速：正主轴最高15000rpm
控制系统：SIEMENS 840D SL
外形尺寸(长x宽x高）：2550x 2010x 2200mm(2650mm)


机床类型：

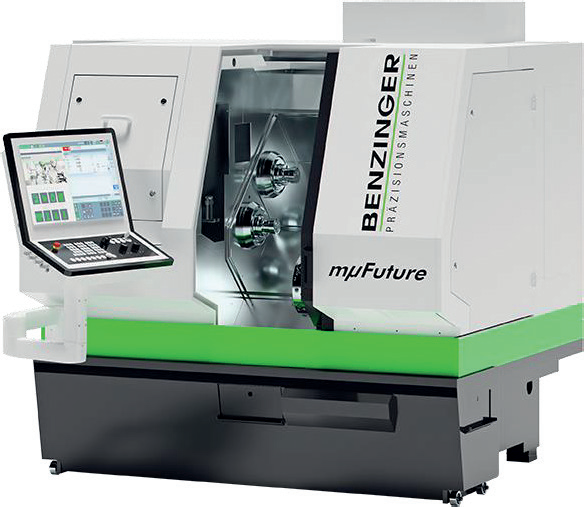

mμFuture-顶级精度的数控车床


• 最高的精度

• 非常适合硬车（以车代磨）加工

• 极高的生产效率

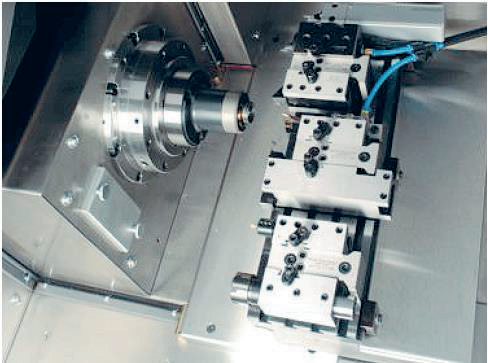

mμFuture B1型


mμFuture机床采用

世界一流的滚珠丝杠（MANNESMANN）

世界一流的线性导轨（Schneeberger）

世界一流的光栅尺（Haidenhain)

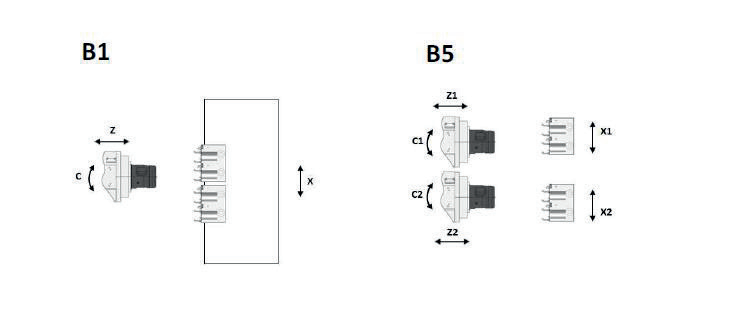

mμFuture机床采用全新的设计理念

X,Z轴采用分离式设计

具有极佳减震性能的铸铁床身

采用在线测量装置并向控制系统反馈测量结果，可以消除刀具磨损对零件精度的影响（额外选件）

我们无疑在mμFuture机床上取得了成功

我们取得了2μm的加工精度

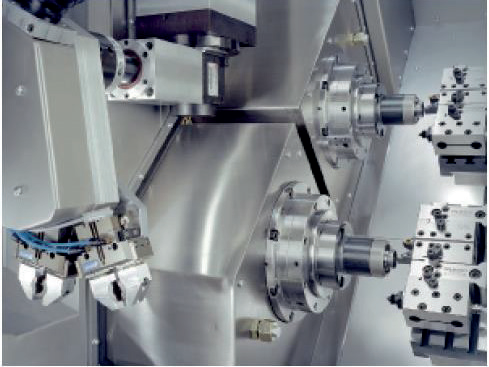

图片13.pngmμFuture B5型


加长的拖板结构，加长的X轴行程，使机床的功能得到极大的扩展，可以选配：旋转刀 塔、齿形加工装置、磨头、旋风螺纹加工装置等，加工装置可以和线性刀具配合使用， 丰富了机床的加工能力。


采用上下料装置，上下料时间大大缩短，配合 45m/min的进给速度，1g的加速度，mμFuture特别适合大批量零件的高效加工。


机床还可以配置双主轴（B5)，进一步提高产能

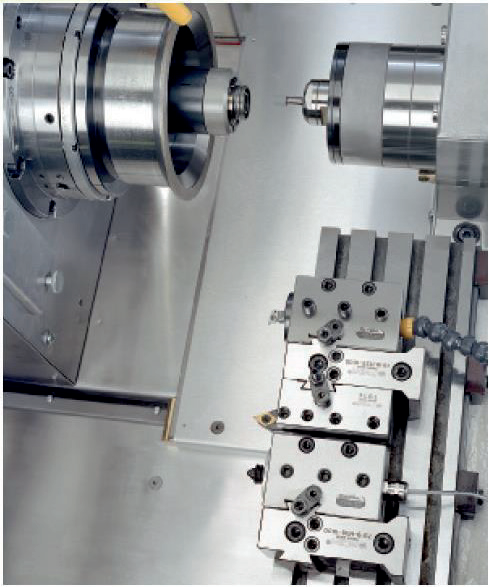

图片14.pngmμFuture B1+磨削装置


C轴可以配合以下装置使用：

• VDI25刀塔中的动力刀具

• 磨头

• 旋风刀

• 具齿轮刀具


其他选配：

• 抛光装置

• 超精装置

• NC旋转工作台


硬车加工：

• 可以取得2μm以内的加工精度

• 最好的粗糙度

• 更好的刀具寿命


其他选件

• 高压冷却液• 枢纽式上下料• 自动化方案• 气动送料系统
• 排屑器• 刀具破损监测• 工件测头• 冷却液过滤系统
• 铣削装置• 机器人单元• 下料装置• 远程服务
• 网络联接• 棒料机• 冷却液恒温装置• 刨削装置
• Benzinger 自动化
