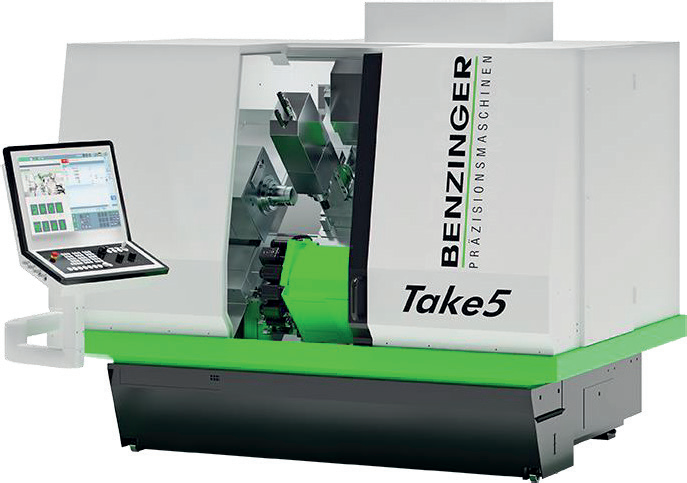

Benzinger  出的5轴车铣复合加工中心 针对精密复杂零件推

Take5机床配正，副主轴，主轴通孔32/42mm。

正副主轴均采用热对称设计。采用水冷电主轴驱动

Take5 机床采用模块化设计，每个模块可以集成2个直线轴（或1个直线轴一个回转轴） 这样的设计使机床具有极佳的刚性。同时保证所有的导轨都非常接近加工区域，承载设计得到极大优化

针对复杂零件的加工，Take5机型配置高速铣削装置，铣削装置安装在B/Y轴单元上，即可以在正主轴上加工，也可以在副主轴上加 工。并提供最多52把的刀库及换刀装置。同时还可配置16刀位的下刀塔，实现真正的五轴加工。

机床采用紧凑型设计，两个工作区域的设计理念使机床的占地面积仅为3mx2.2m

根据客户需要，Take5可以提供多种自动化方案。Take5带给您更好的柔性，效率，精度，从而节省生产成本。

Take5机床就是为在正，副主轴上同时加工而设计的。

可以实现从棒料到产品的完全加工。

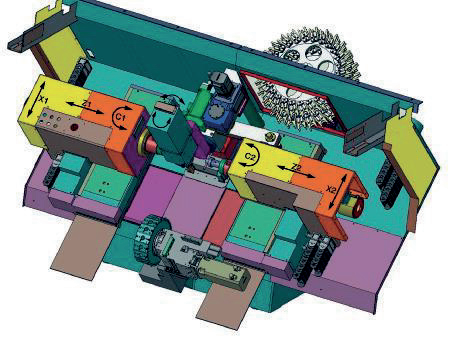

机床的正，副主轴分别安装在一个具有X/Z轴的单元上。铣削主轴最高转速30000 rpm安装在一个具有Y/B轴的单元上。VDI/16个刀位的刀塔安装在两个主轴的下方，刀塔可选配Y轴

安装在Y/B单元上的铣削主轴，配合安装在X/Z单元上标配C轴的正，副主轴， 可以实现五轴加工。由于B轴设计，铣削主轴可以分别在正，副主轴上实现 0-90°的加工。

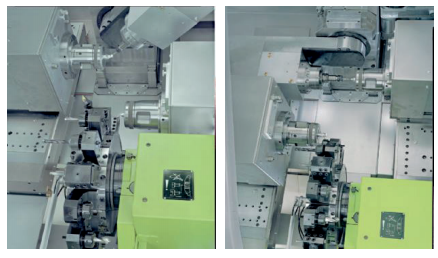

Take5采用双工作区域设计，铣削主轴在加工正主轴上的零件时，副主轴向下移动，刀塔上的刀具可以加工副主轴上的零件，反之亦然。

双工作区域的设计，可以避免碰撞的风险，使加工以及程序编辑更为简便。

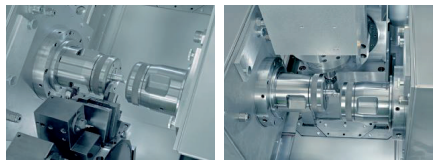

零件可以在正，副主轴之间传递

为了传递零件，两个主轴可以采用速度同步或角相同步

零件的切断既可以采用刀塔上的车刀切断，也可以用铣头上的铣刀切断。

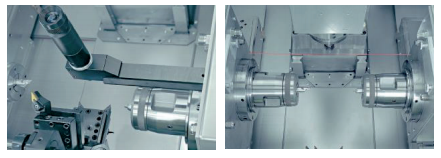

Take5 标配52把刀刀库，HSK T40，既可以安装铣刀，也可以安装车刀。刀具数 量还可以通过外接刀库扩展。

机械手换刀设计，极大的节省了换刀时间。

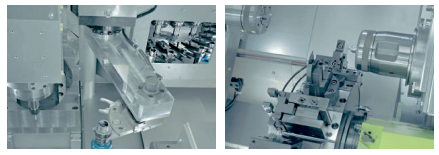

多种刀具测量装置

光学对刀装置可以测量刀塔上的车刀

激光对刀仪可以测量铣头上的铣刀，并监测刀具破损。

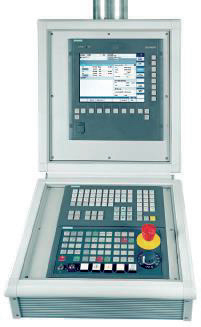

机床采用目前最先进的SIEMENS 840 D SL控制系统，采用多通道技术，可以 使编程更加安全，便捷。

机床可配棒料机以及各种自动化装置
