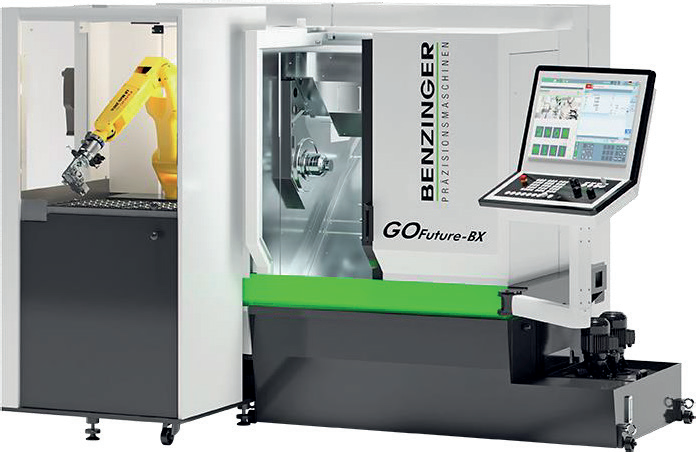

GOFuture BX（ ）

产品参数

  • X1 轴行程

    370mm

  • Z1 轴行程

    295mm

  • Y 轴行程

    90mm

  • 快速进给速度 X/Z/Y

    45/45/15m/min

  • 加速度 X/Z/Y

    10/10/5m/s2

  • 测量系统

    X 轴光栅尺
    Y/Z 轴光栅尺

  • 第一主轴

    水冷电主轴

  • 棒料能力

    16/26/32/42mm

  • 主轴转速

    6000/15000rpm

  • 主轴功率

    12KW(S1)/15KW(S1)

  • 主轴鼻端

    DIN55026 A4（棒料直径 26-42mm）
    Benzinger 标准（棒料直径 16mm）

  • C 轴分辨率

    0.001°

  • 工件夹持

    气动 / 液压
    敏感夹持

  • 刀具系统

    Benzinger 线性刀具

  • 铣削主轴

    HSK T32, 36000, 5KW(S1)
    HSK T40, 40000, 7.8KW(S1)

  • 刀库

    12 刀位
    100 刀位

  • 切削液箱容量

    160L

  • 电源

    35KVA

  • 机床重量

    接近 4-4.5T

  • 外形尺寸

    接近 2309 ⅹ 1689 ⅹ 2014
    接近 2791 ⅹ 1885 ⅹ 2775

  • 压缩空气

    6 bar

  • 控制系统

    SIEMENS 840D SL/Fanuc 31i-B

产品介绍

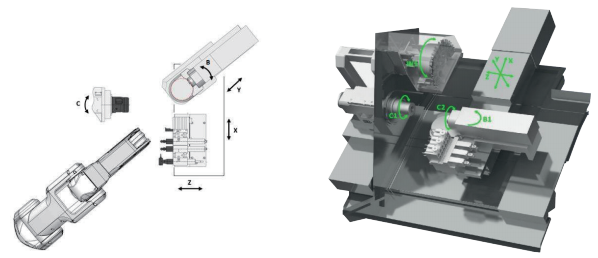

5轴车铣复合加工中心


• 非常适合于复杂零部件的复合 加工或直接从棒料加工至成品

• 极具柔性的自动化方案可以非 常经济的生产中小批量的产品


技术数据：

刀具系统：线性刀具
铣削主轴：HSK T32 DIN69893/36000 rpm
棒料能力：正主轴16/26/32/42mm
主轴转速：正主轴最高15000rpm
刀库：
12/100
控制系统：SIEMENS 840D SL/FANUC 31i
外形尺寸(长x宽x高）：2800x1900x2800mm


机床类型：



其他选件

• 高压冷却液• 冷却液过滤系统• 冷却液恒温装置• 排屑器
• 机器人单元• 工件测头• 棒料机• 气动送料系统
• 下料装置• 刀具破损监测• 远程服务• 网络联接
• 自动化方案
