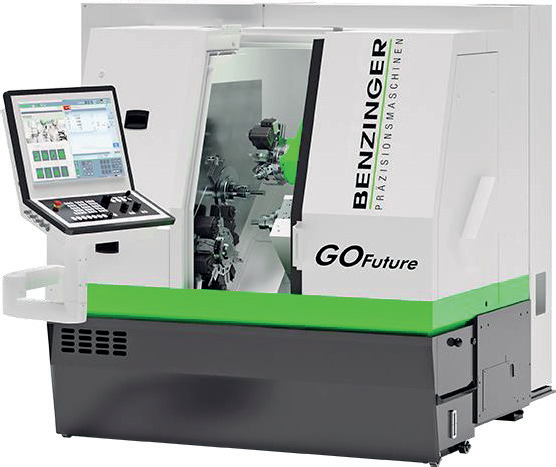

GOFuture（ ）

产品参数

  • X1 轴行程

    180 mm

  • X1 轴行程

    370 mm

  • X2 轴行程

    195 mm

  • Z1 轴行程

    260 mm

  • Z2 轴行程

    292 mm

  • Y 轴行程

    80mm

  • 快速进给速度 X/Z/Y

    45/45/15m/min

  • 加速度 X/Z/Y

    10/10/5m/s

  • 测量系统

    X 轴光栅尺
    Y/Z 轴光栅尺

  • 第一主轴

    水冷电主轴

  • 棒料能力

    16/26 /32/42mm

  • 主轴转速

    6000/15000 rpm

  • 主轴功率

    12KW(S1)/15 KW(S1)

  • 主轴鼻端

    DIN55026 A4（棒料直径 26-42mm）
    Benzinger 标准（棒料直径 16mm)

  • C 轴分辨率

    0.001°

  • 工件夹持

    气动 / 液压
    敏感夹持

  • 第二主轴

    水冷电主轴

  • 棒料能力

    16/26mm

  • 主轴转速

    6000/15000 rpm

  • 主轴功率

    12KW(S1)/13KW(S1)

  • 主轴鼻端

    DIN55026 A4（棒料直径 26mm）
    Benzinger 标准（棒料直径 16mm）

  • C 轴分辨率

    0.001°

  • 工件夹持

    气动 / 液压
    敏感夹持

  • 刀具系统

    Benzinger 线性刀具

  • 回转刀塔 VDI25

    12 刀位 , 12 刀位转速 6000 rpm
    16 刀位 , 16 刀位转速 6000 rpm
    48 刀位 , 12 刀位转速 6000 rpm

  • 尾座

    套筒行程 110mm
    尾座行程 270mm

  • NC 控制得回转工作台

    Benzinger

  • 切削液箱容量

    160 L

  • 电源

    35KVA

  • 机床重量

    接近 4-4.5T

  • 外形尺寸

    接近 2650 ⅹ 1760 ⅹ 2660

  • 压缩空气

    6 bar

  • 控制系统

    SIEMENS 840D SL/Fanuc 31i-B

产品介绍


多种多样的机床类型


• 可以选配双主轴

• 可以选配尾座

• 可以选配双刀塔


技术数据：

刀具系统：
线性刀具
旋转刀塔：VDI25/12 位刀塔
选配16位或48位刀塔，驱动刀具最高转速6000 rpm
棒料能力：正主轴16/26/32/42mm
主轴转速：正主轴/副主轴最高15000rpm
控制系统：SIEMENS 840D SL/FANUC 31i
外形尺寸(长x宽x高）：2650x1756x2020mm(2660mm/B3)

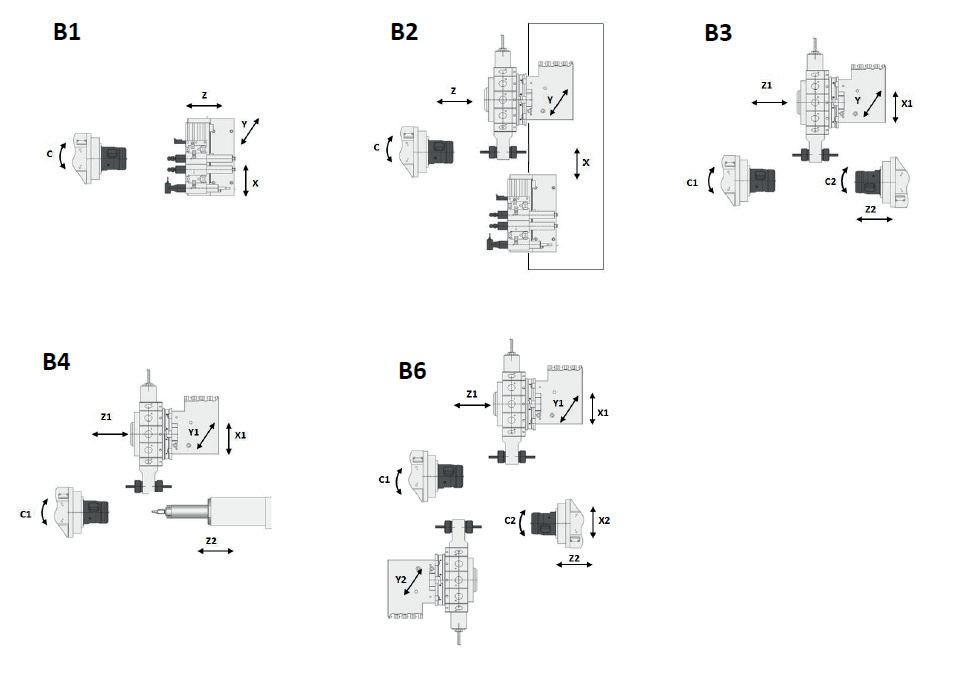

机床类型：



其他选件

• 高压冷却液• 下料装置• 排屑器• 自动化方案
• 机器人单元• 气动送料系统• 冷却液恒温装置• 网络联接
• 工件测头• 棒料机• 冷却液过滤系统• 远程服务
• 刀具破损监测
