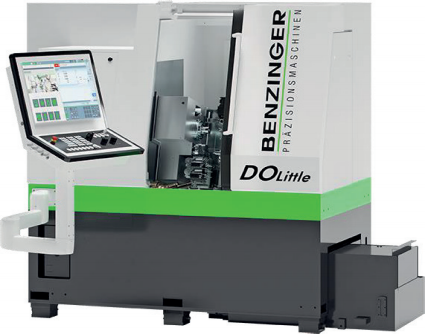

DOLittle（ ）

产品参数

  • X 轴行程

    320mm (B5:140mm)

  • Z1 轴行程

    185mm

  • Z2 轴行程

    90mm (B5:185mm)

  • Y 轴行程

    80mm

  • 快速进给速度 X/Z/Y

    30m/min

  • 加速度 X/Z/Y

    5m/s2

  • 测量系统

    X 轴光栅尺
    Z2 轴光栅尺
    Y/Z1 轴光栅尺

  • 第一主轴

    水冷电主轴

  • 棒料能力

    16/26mm

  • 主轴转速

    15000/6000rpm

  • 主轴功率

    13KW(S1)/12 KW(S1)

  • 主轴鼻端

    DIN55026 A4（棒料直径 26mm）
    Benzinger 标准（棒料直径 16mm）

  • 工件夹持

    气动 / 液压
    敏感夹持

  • C 轴分辨率

    0.001°

  • 刀具系统

    Benzinger 线性刀具

  • 摆动铣削单元

    3/6 把刀具
    50-6000/18000rpm
    0° -90°分度
    0° -90° NC 控制

  • 回转刀塔

    回转刀塔，VDI20， 12 工位
    6 个驱动刀位

  • 切削液箱容量

    145L

  • 电源

    35KVA

  • 机床重量

    接近 2.6T

  • 外形尺寸

    接近 2530 ⅹ 1490 ⅹ 1930

  • 压缩空气

    6bar

  • 控制系统

    SIEMENS 828D/840D SL
    Fanuc 31i-B

产品介绍


适用于小型零件的高精度加工

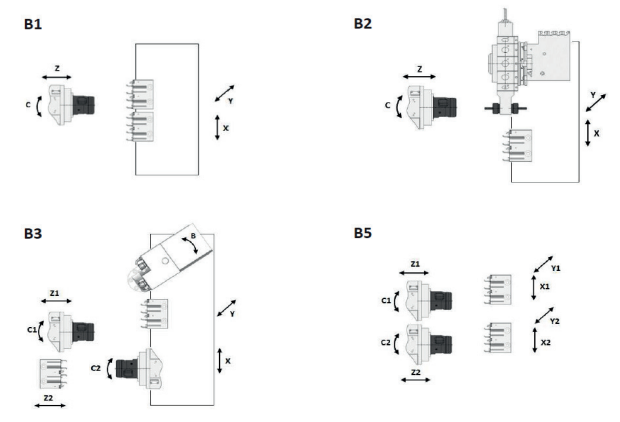

 • 多种主轴配置方式


技术数据：

刀具系统：线性刀具
旋转刀塔VDI20/12 位刀塔
其中6刀位可以配驱动刀具，
最高转速6000 rpm
6工位铣削单元：18000 rpm/0゜-90゜摆动
棒料能力：正主轴16/26mm
主轴转速：正主轴/副主轴最高15000 rpm
控制系统：SIEMENS 828D/840D SL/FANUC 31i
外形尺寸(长x宽x高）：2530x 1490x 1930mm


机床类型：



其他选件

• 高压冷却液• 下料装置• 排屑器• 自动化方案
• 机器人单元• 气动送料系统• 冷却液恒温装置• 网络联接
• 工件测头• 棒料机• 冷却液过滤系统• 远程服务
• 刀具破损监测
