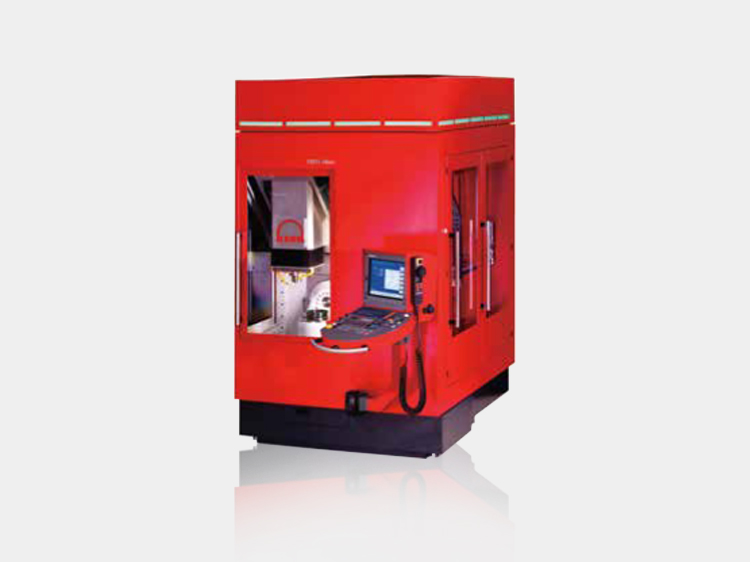

超微型加工中心（ Kern Micro）

产品参数

  • 直线轴系统

  • 行程 X/Y/Z

    350/220/250 mm

  • 工作台尺寸

    350 mm

  • 驱动系统

    数字直流伺服系统

  • 导轨形式

    滑动滚动复合式系统

  • 最大工件重量

    50kg

  • 进给率

    0.01-30 米 / 分

  • 加速度

    10 米 / 秒2

  • 主轴系统

  • 主轴形式

    矢量主轴

  • 功率

    6/15 KW

  • 最大转速

    42000/50000 rpm ( 可选 )

  • 精度测量依据：VDI/DGQ3441

  • 定位精度

    2μm

  • 重重复定位精度

    1μm

  • 分辨率

    0.1μm

  • 工件精度

    4μm

  • 可选主轴

    HSK25: 50000 HSK40: 42000

  • 刀库容量

    HSK25: 可选 20 位 ,101 位和 209 位 HSK40: 可选 18 位 ,90 位和 186 位

  • 刀具直径

    70mm

  • 刀具长度

    150mm

  • 换刀时间

    3 秒

  • 切削对切削时间

    4.5 秒

  • 第四 (A)/ 五 (C) 轴系统 ( 数控分度头 )

  • C 轴

    可 360 度连续转动

  • A 轴

    -110 度至 +110 度或 -170 度 至 110 度 ( 选项 )

  • 精度

    小于等于 8 弧秒

  • 进给率 C/A 轴

    200/100 度 / 分钟

  • 自动化系统 ( 附件 )

  • 自动上料系统

    -

  • 最小空间

    3170X 5650 X 3420mm

  • 重量

    6100kg

  • 控制系统

    Heidenhain iTNC530

产品介绍

全新的科恩超微型加工中心是一款紧凑型多面手。占地面积仅 4 平米却可以实现直径350 毫米高度 220 毫米的五轴零件加工。


高水准机床设计制造和装配水平使机床具有极高的加工稳定性和可靠性！可实现 1 微米精度的加工。


科恩超微型加工中心既适合 3 轴加工也适合 5 轴加工。该 5 轴机床可毫无问题地加工直径 350 毫米 / 高度 220 毫米尺寸的工件，自然可实现 5 轴 5 联动加工。由于采用了灵巧的模块化技术，该机床占地面积格外的小。
