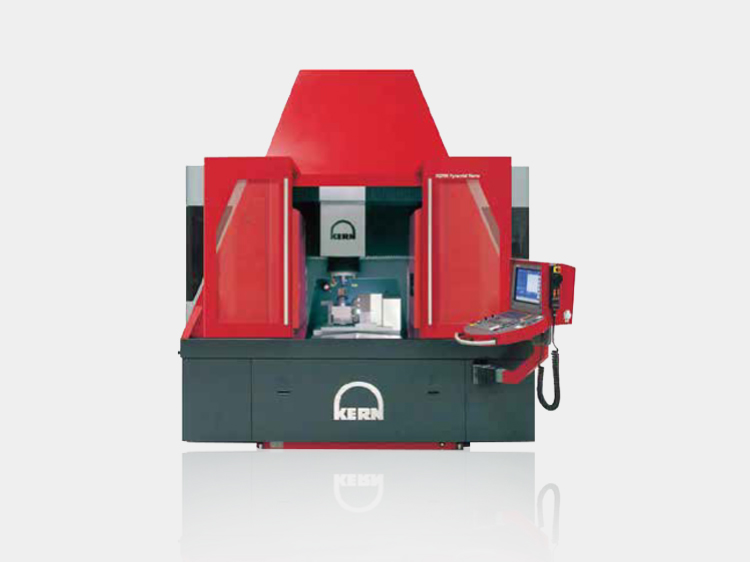

纳米型加工中心（ Kern Pyramid Nano）

标题

产品参数

  • 直线轴系统

  • 行程 X/Y/Z

    500/500/400 mm

  • 工作台尺寸

    600 X 600 mm

  • 驱动系统

    数字直流伺服系统

  • 导轨形式

    静压驱动，静压导轨

  • 最大工件重量

    250kg

  • 进给率

    0.01-30 米 / 分

  • 加速度

    10 米 / 秒2

  • 主轴系统

  • 主轴形式

    矢量主轴

  • 功率

    6.4/11 KW

  • 最大转速

    36000/50000rpm

  • 精度测量依据：VDI/DGQ3441

  • 定位精度

    1μm

  • 重重复定位精度

    0.6μm

  • 分辨率

    0.1μm

  • 工件精度

    2μm

  • 可选主轴

    HSK25: 500-50,000 转 / 分钟 HSK40: 200-36,000 转 / 分钟

  • 刀库容量

    HSK25: 标准 32 刀位可选 64 或 96 HSK40: 标准 25 刀位可选 50 或 75

  • 刀具直径

    最大 50mm

  • 刀具长度

    最大 100mm

  • 换刀时间

    大约 3 秒

  • 切削对切削时间

    大约 6 秒

  • 第四 (A)/ 五 (C) 轴系统 ( 数控分度头 )

  • C 轴

    可 360 度连续转动

  • A 轴

    -20 度 至 +110 度

  • 精度

    小于等于 4 弧秒

  • 进给率 C/A 轴

    800 转 / 分钟

  • 自动化系统 ( 附件 )

  • 自动上料系统

    可选择 20 到 200 工位或者更多工位

  • 最小空间

    4875X5513X3560

  • 重量

    约 7000kg

  • 控制系统

    Heidenhain iTNC530

产品介绍

科恩金字塔纳米型加工中心专为大批量，超高质量表面粗糙度的生产要求而设计。一体式自动上料系统允许无人值守，甚至五轴联动加工时也可以。


床身采用科恩专利技术的KERN ARMORITH® 材料；

一体式的中央温度管理系统，可对各运动轴的冷却、液压系统的冷却、电控柜的冷却和冷却装置进行控制管理；

整合相关设备，使机床更加紧凑可选座标磨削程序。

科恩金字塔纳米型采用静压导轨和静压丝杠，具有无摩擦、无磨损、无噪音、高刚性、低能量损耗和优异的吸振性等特点，可以实现高加速度和最小为 0.1 微米的直线轴的移动，且即使在很小进给时也可实现无摩擦力移动既无移动的迟滞和跳跃式移动，并且在大切削力加工时，运动链具有低的运动敏感度。
