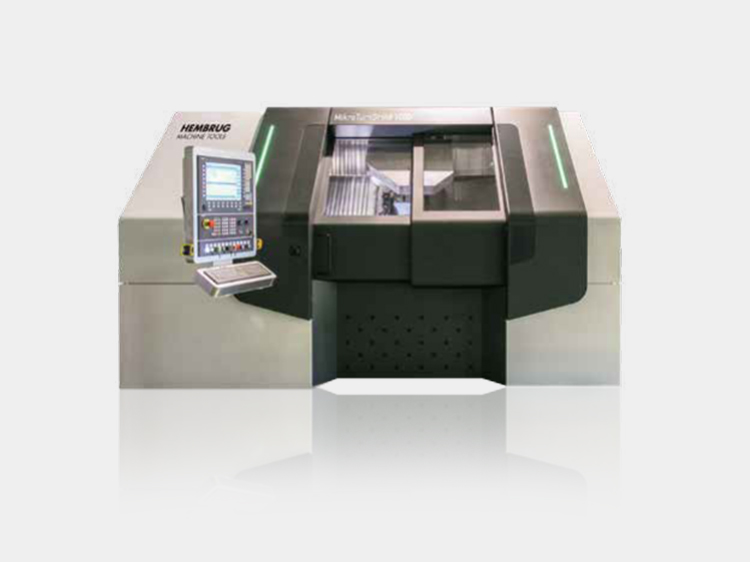

亚微米级卧式超精密车磨复合机床（ Mikro TurnGrind 100）

产品参数

  • 最大车削直径（无尾座）

    Ø380mm

  • 最大工件尺寸（两中心间）

    Ø200×1000mm

  • 主轴转速

    4000rpm(50Nm)

  • 最大工件重量

    100Kg

  • 主轴跳动（轴向和径向）

    0.1μm

  • Z 轴行程

    1180mm

  • X 轴行程

    355mm

  • 磨头（安装在 B 轴上）

    -

  • 磨头附件

    -

  • 外圆磨头接口形式

    HSK63

  • 外圆磨头驱动功率

    17KW

  • 外圆磨头砂轮规格

    Ø300/40×76,2mm

  • 内圆磨头接口形式

    HSK 50

  • 内圆磨头驱动功率

    6.5Kw

  • 快速进给速度

    12m/min

  • 工作进给速度

    0-12m/min

  • CNC 系统分辨率

    0.01μm

  • 直线轴定位精度

    1μm

  • 直线轴重复定位精度

    0.2μm

  • B 轴旋转范围

    270° / 最小分度 3°

  • 零件公差

    -

  • 表面粗糙度（无车削纹路）

    ≤0.1μm

  • 几何精度

    0.1-2μm

  • 尺寸精度

    ≤1μm

  • 控制系统

    西门子 840D Solution Line 控制系统

产品介绍

用于精密车削和磨削加工直径小于Φ380 mm或Φ200 x 1000 mm的工件。配备西门子840D SL控制系统。

Mikroturngrind1000是在一次装卡中完成复杂工件的精密车削和磨削的解决方案。非常适合具有亚微米精度要求的小批量、形状复杂零件的超精密加工。Mikroturngrind1000可加工直径达到380毫米或直径200毫米 x 1000毫米的零件，最大硬度可达70 HRC。一般可达到的精度：

表面粗糙度（Ra）0.1微米

形位精度0.1 – 2 µm

尺寸精度≤1微米
