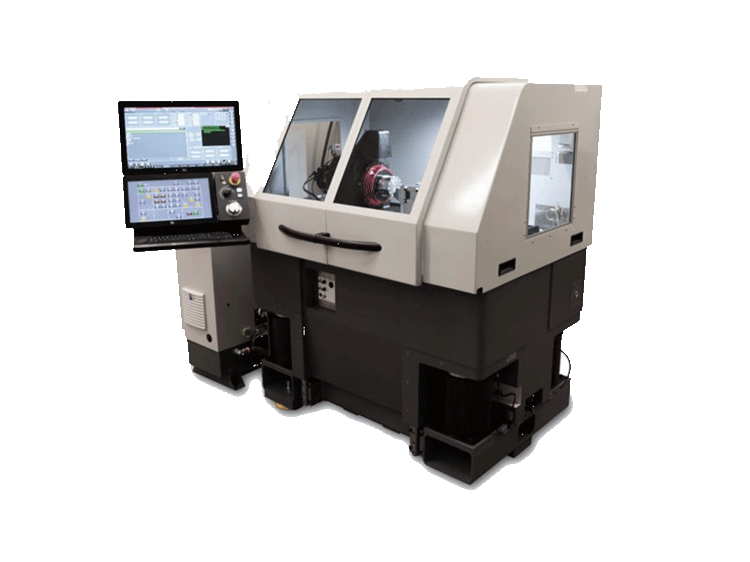

超精密加工机床 250UPL mp（ ）

标准配置X/Z两个直线轴，可以选配C轴、B轴或者Y轴； 最多同时配置四轴（X/Z/C/B或者X/Z/C/Y）

产品参数

  • 产品参数

  • 行程

    X：250mm Z：200mm

  • 主轴转速

    50-5000rpm（双向）

  • 主轴精度

    轴向、径向跳动≤4纳米

  • 驱动

    无刷直线电机、油静压导轨

  • 选配

    C轴：用于加工非回转对称的形状

  • 选配

    B轴：用于实现法向跟踪的加工方式

  • 选配

    磨头：用于磨削加工

  • 选配

    动平衡仪：专门用于测量磨头在装配砂轮后的跳动

  • 选配

    恒温空调：控制精度±0.1°C

  • 选配

    低频空气隔震阻尼系统：用于阻尼2-10Hz低频震动

  • 选配

    慢刀伺服：需要配备C轴，实现非回转对称加工

  • 选配

    快刀伺服：需要配备C轴，最大加速度5G，最大总行程6000μm，大幅提升非回转对称面型产品加工效率

产品介绍

• 5000RPM 防撞击多孔石墨涂层气浮主轴（3000RPM以下小于4纳米的轴向跳动）

• 复合花岗岩床身提供极佳的热稳定性，同时在床身预置大流量磨削所需要的排油槽

• 最新的加强隔振系统降低了40%的跟踪误差，更好地改善表面粗糙度

• Delta Tau ARM 四核处理器相比于单核处理器提高到4倍运算速度，能够监测整个加工过程并改进工艺。

• NanoSMART® 基于触摸滑动手势的人机交互界面配合双屏幕设计操控台，利用节省空间的悬臂式设计连接于电器柜
