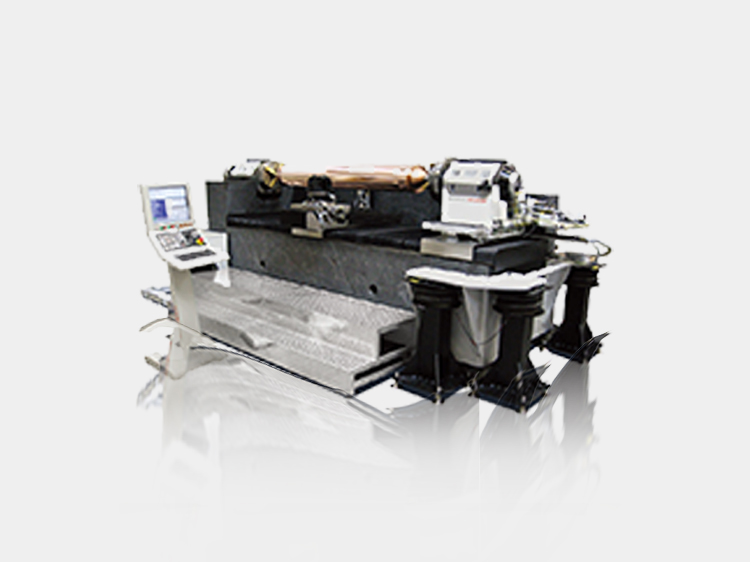

超精密卧式辊筒加工机床 HDL2600（ Moore Nanotech HDL2600）

标准配置X/Z/C/W两个直线轴、一个回转轴和一个数控尾座，可选配B轴和A轴

产品参数

  • 产品参数

  • 行程

    X:350mm Y:2100mm W:2000mm

  • 主轴转速

    0-300rpm,HD 可选配 0-400rpm

  • 最大工件尺寸

    650x3100mm

  • 有效光学范围

    2600mm

  • 最大工件重量

    1800KG 3000KG

  • 驱动

    静压导轨、直线电机

  • 选配

    B轴：可以刀具在水平方向的摆动，可以加工不同轮廓的微结构

  • 选配

    A轴：刀具回转控制，实现刀具与加工轨迹的法向跟踪

  • 选配

    恒温空调：控制精度±0.1°C

  • 选配

    低频空气隔震阻尼系统：用于阻尼2-10Hz低频震动

  • 选配

    快刀伺服：用于在滚筒上加工出不同类型的微结构

  • 选配

    测量探头：用于测量辊筒的直径

产品介绍

• 业界先进的激光全息线性光栅尺和直线解码器，X 轴反馈分辨率：0.034 纳米，Z 轴反馈，分辨率：1 纳米；W 轴反馈分辨率：100 纳米；

• 数控可编程 W 轴， 集成“NanoLock” 液压制动系统（在加工过程中提供很高的尾座刚性，又利于灵活快速装卸载）

• 全约束式油静压导轨，提供平顺、高刚性和突出的减震能力的线性运动性能；

• 线性电机快速驱动，提高工艺效率和表面质量，维护方便；

• 独特的油静压主轴箱（带 C 轴）和尾座主轴，配主轴恒温冷却系统以提高热稳定性；
